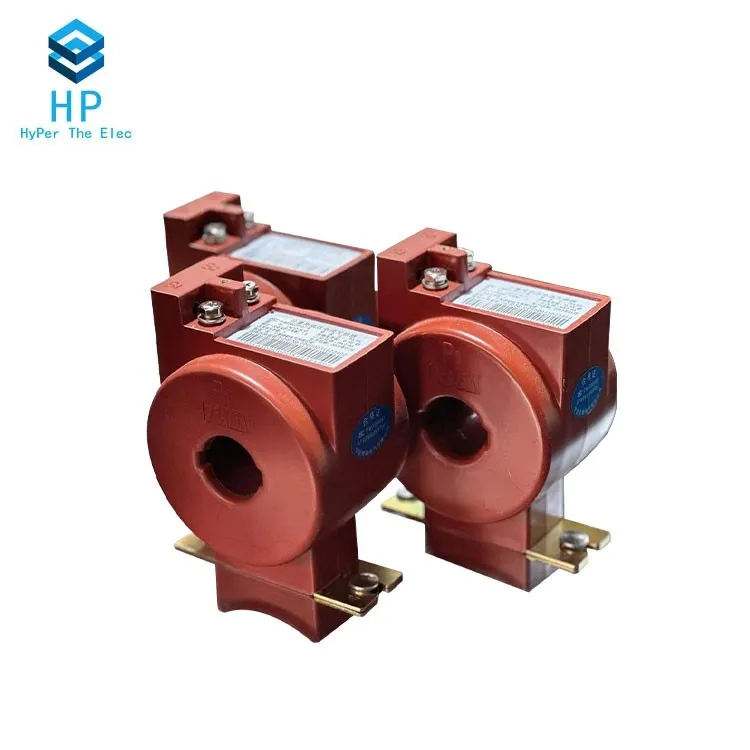

Elektroninen virtamuuntaja

Virtamuuntajan periaate perustuu sähkömagneettisen induktion periaatteeseen. Virtamuuntaja koostuu suljetusta sydämestä ja käämistä. Ensiökäämin kierrosten määrä on hyvin pieni ja se on kierretty mitattavaan virtajohtoon, joten siinä usein kaikki virta kulkee linjan läpi ja toisiokäämin kierrosten määrä on suhteellisen suuri , ja se on kytketty mittauslaitteeseen ja suojasilmukkaan. Kun virtamuuntaja toimii, sen toisiosilmukka on aina kiinni, joten mittauslaitteen sarjakäämin ja suojasilmukan impedanssi on hyvin pieni. Virtamuuntajan toimintatila on lähellä oikosulkua.

Tuki piirustusten mukauttamiseen

Eri käyttötarkoitusten mukaan virtamuuntajat voidaan jakaa karkeasti kahteen luokkaan:

Mittausvirtamuuntaja (tai virtamuuntajan mittauskäämi): normaalin käyttövirta-alueen sisällä antamaan sähköverkon virtatiedot mittaus- ja mittauslaitteille.

Suojavirtamuuntaja (tai virtamuuntajan suojakäämi): sähköverkkovikatilassa releen suojaamiseen ja muihin laitteisiin, joilla on sähköverkon vikavirtatiedot.

Alkuperäinen: Wuxi, Jiangsu, Kiina

Sertifiointi: ISO9001, CE, ISO14001, OHSAS18001 jne.

Hinta: neuvoteltavissa

Materiaali: Luuranko, magneettisydän, emaloitu lanka, eristenauha jne

Jännite: 380V 50Hz, jännite voi olla paikallisen tarpeen mukaan

Maksuehto: TT, LC

Toimituspäivä: Neuvoteltavissa

Pakkaus: vientistandardi

Markkinat: Lähi-itä / Afrikka / Aasia / Etelä-Amerikka / Eurooppa / Pohjois-Amerikka

Takuu: 1 vuosi

MOQ: 1 sarja

Tärkeimmät tekniset vaatimukset

Nimelliskapasiteetti: Näennäinen kulutettu teho, kun nimellinen toisiovirta kulkee nimellisen toisiokuorman läpi. Nimelliskapasiteetti voidaan ilmaista näennäistehona VA tai toissijaisena nimelliskuorman impedanssina Ω.

Ensisijainen nimellisvirta: Kuormavirta, joka saa kulkea virtamuuntajan ensiökäämin läpi. Sähköjärjestelmän virtamuuntajan ensisijainen nimellisvirta on 5 ~ 25000A ja testauslaitteiston tarkkuusvirtamuuntaja on 0,1 ~ 50 000 A. Virtamuuntaja voi toimia pitkään nimellisvirralla. Kun kuormitusvirta ylittää nimellisvirran arvon, sitä kutsutaan ylikuormitukseksi. Virtamuuntajan pitkäaikainen ylikuormitus polttaa käämin tai lyhentää käyttöikää.

Toisiovirta: Ensiöindusoitu virta sallitaan virtamuuntajan toisiokäämin läpi.

Nimellisvirtasuhde (muuttuva suhde): ensisijaisen nimellisvirran ja toissijaisen nimellisvirran suhde.

Nimellisjännite: Suurin jännite, jonka ensiökäämi voi kestää pitkään maahan (tehollinen arvo on kV), joka ei saa olla pienempi kuin kytketyn johdon nimellisvaihejännite. Virtamuuntajan nimellisjännite on jaettu useisiin jännitetasoihin, kuten 0,5, 3,6,10,35,110,220,330,500 kV.

10 %:n kerrannainen: Ensiövirran kerrannainen nimellisarvoon, kun virtamuuntajan virtavirhe on -10 % määritetyn toisiokuorman ja minkä tahansa tehokertoimen ali. 10 %:n kerrannainen on releen suojaukseen liittyvä tekninen indeksi.

Tarkkuusaste: ilmaisee muuntajan virheen asteen (suhde ja kulmaero). Virtamuuntajan tarkkuustaso on jaettu {{0}}.001 ~ 1 eri tasoihin, ja tarkkuus on parantunut huomattavasti alkuperäiseen verrattuna. Voimalaitoksissa, sähköasemissa ja jakelukeskuksen voimayksiköissä käytettävät sähköinstrumentit ovat yleensä 0,5 tai 0,2; Laitteissa linjareleen suojaus on yleensä vähintään 1 taso; Tehonmittaukseen käytettynä, riippuen mitatusta kantavuudesta tai sähkönkulutuksesta määräysten vaatimusten mukaisesti valita (katso ensimmäinen luento).

Suhdeero: muuntajan virhe sisältää kaksi osaa: suhdeero ja kulmaero. Suhdevirhe, jota kutsutaan suhdeeroksi, ilmaistaan ​​yleensä symbolilla f, joka on yhtä suuri kuin erotus todellisen toisiovirran ja toisiopuolelle muunnetun ensiövirran välillä sekä ensiövirran suhde, joka on muunnettu toisiopuolelle. toissijainen puoli prosentteina ilmaistuna.

Kulmaero: vaihe Kulmavirhettä kutsutaan kulmaeroksi, joka ilmaistaan ​​yleensä symbolilla δ, joka on toisiovirtavektorin ja ensisijaisen virtavektorin välinen vaihe-ero 180 asteen kierron jälkeen. Määritetään, että ensiövirtavektorin δ edessä oleva toisiovirtavektori on positiivinen, käänteinen negatiivinen ja minuuttia (') käytetään laskentayksikkönä.

Lämpöstabiilisuus ja dynaaminen stabiilius olivat moninkertaisia: Kun sähköjärjestelmä epäonnistuu, virtamuuntaja altistuu oikosulkuvirran aiheuttaman valtavan virran lämpövaikutukselle ja sähködynaamiselle vaikutukselle, ja virtamuuntajan pitäisi kestää vaurioitumatta. . Tämä kyky ilmaistaan ​​lämpöstabiilisuuden ja dynaamisen stabiilisuuden kerrannaisina. Lämpöstabiilisuussuhde on suhde sen virran välillä, joka ei aiheuta virtamuuntajan lämmön ylittämistä sallitun rajan sisällä 1 sekunnin sisällä lämpöstabiilisuusvirrasta, ja virtamuuntajan nimellisvirran välillä. Dynaaminen stabiilisuustekijä on suurimman hetkellisen virran, jonka virtamuuntaja voi kestää, suhde nimellisvirtaansa.
